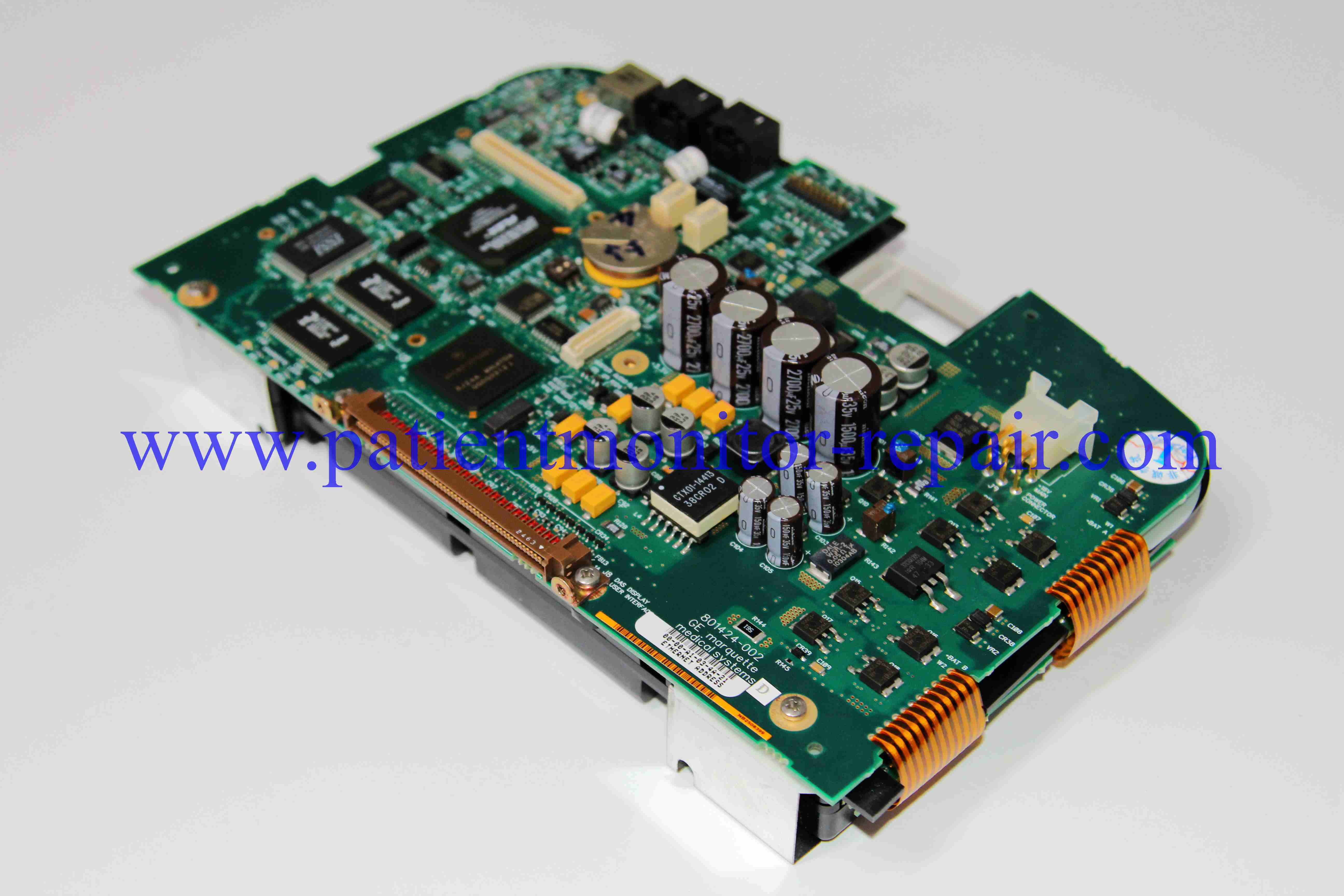

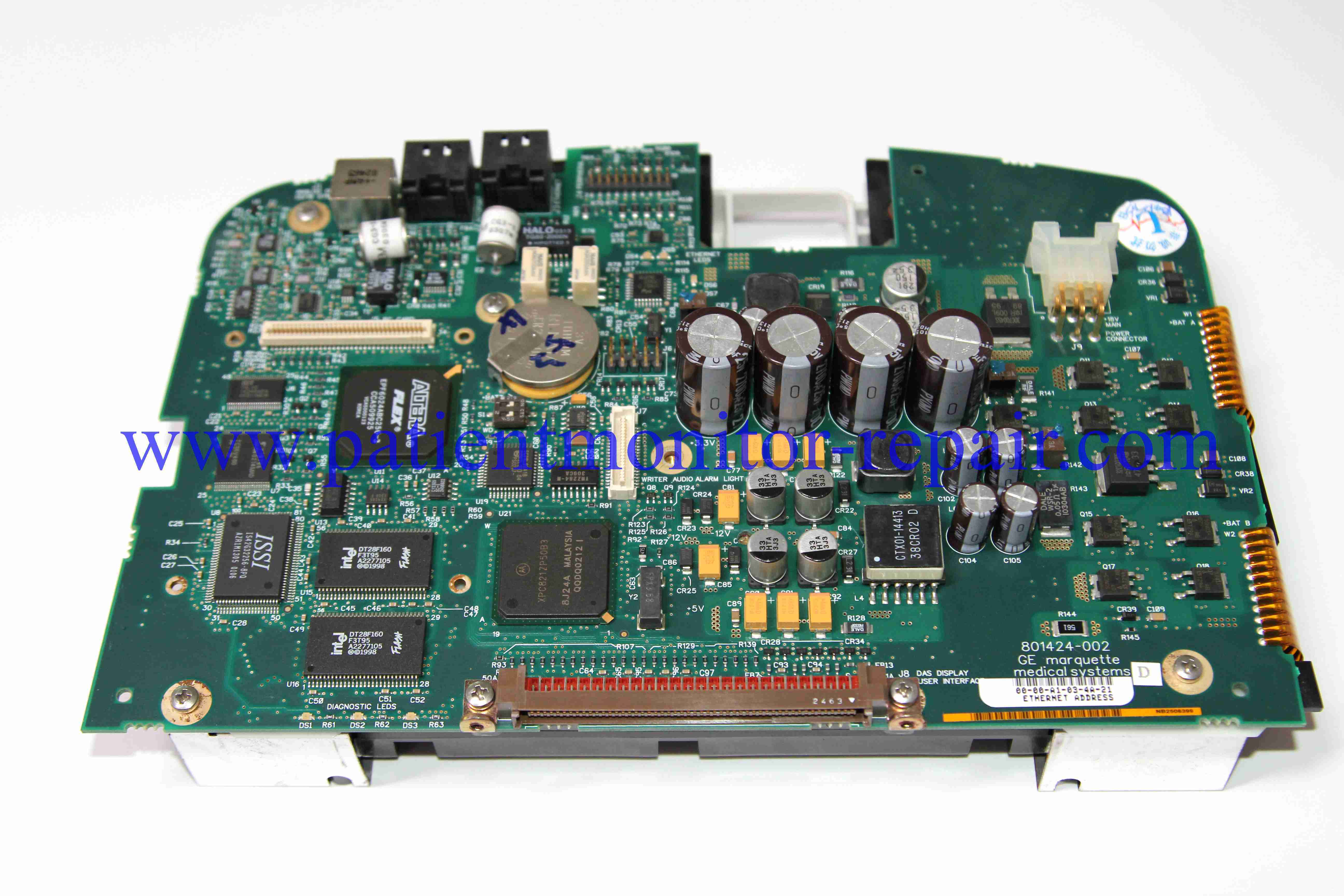

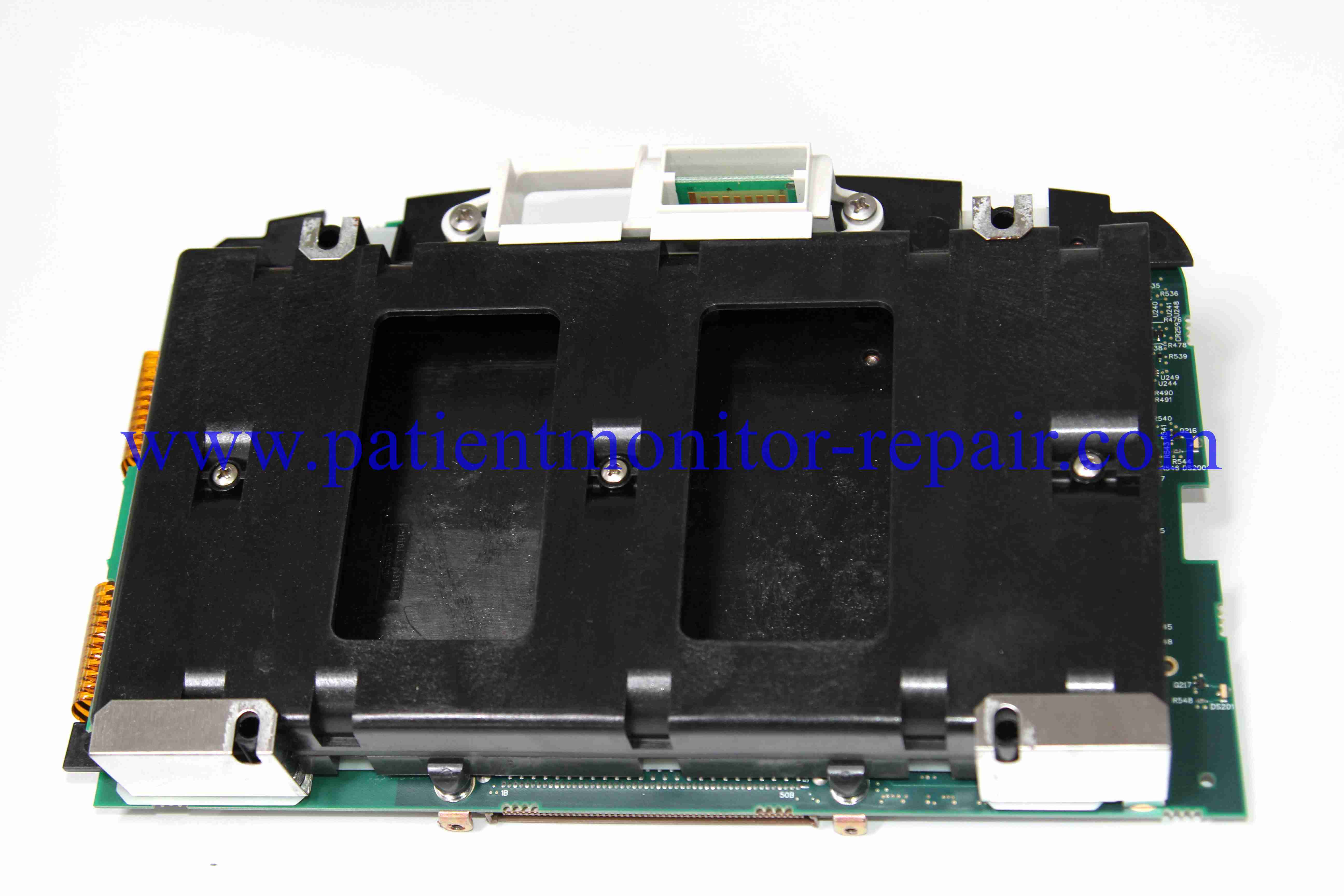

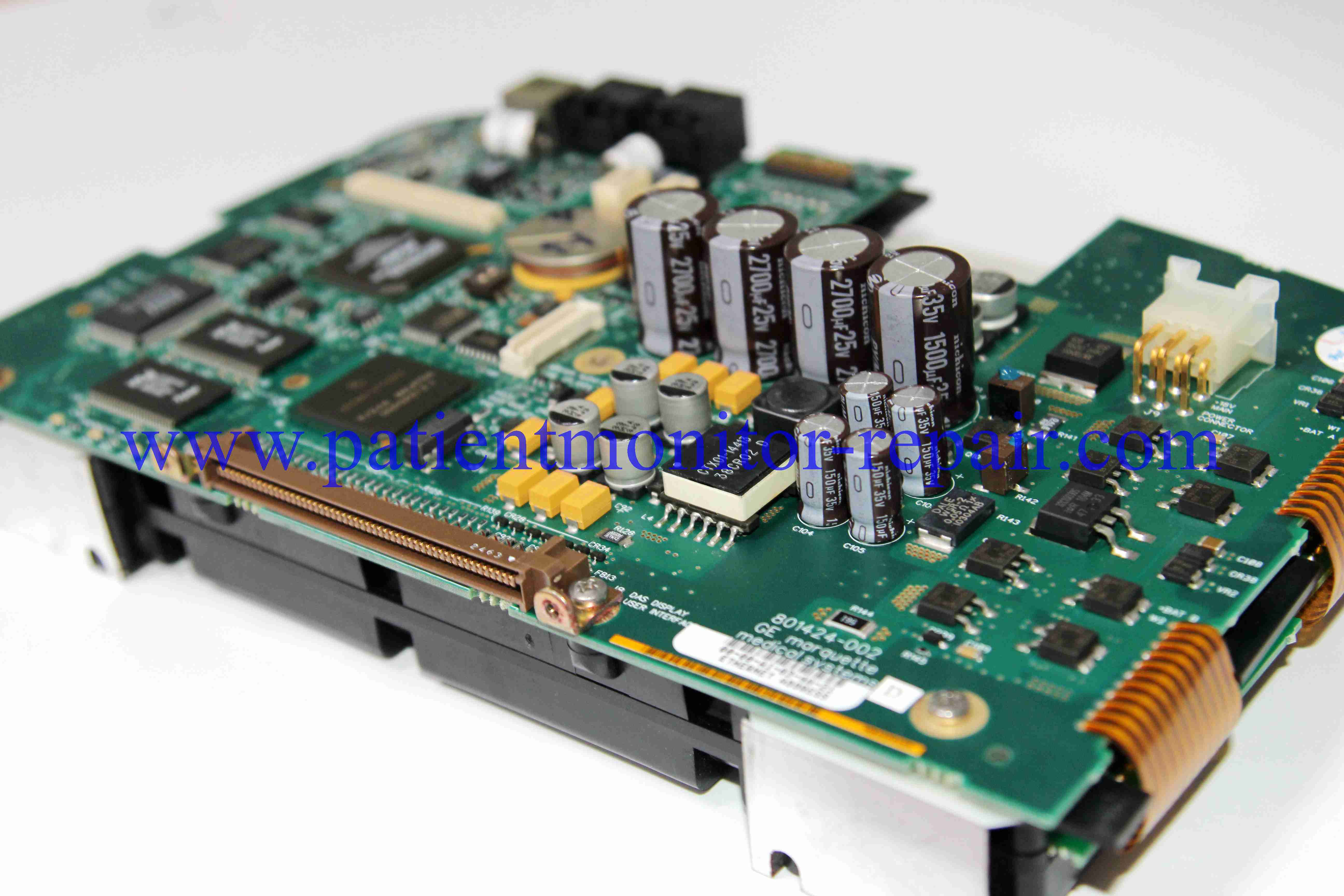

Płytka główna GE DASH3000 4000 5000 Płytka główna monitora pacjenta

opis produktu

Poniżej przedstawiono szczegółowe instrukcje dotyczące korzystania z płyty głównej monitora GE DASH 3000/4000/5000, przeznaczonej dowykwalifikowani technicy sprzętu biomedycznego (BMET).

Ważne zastrzeżenie:Płyta główna jest podstawowym wewnętrznym komponentem. "Używanie" odnosi się do procedur instalacji, testowania i rozwiązywania problemów przezwykwalifikowani technicyNie jest to przewodnik do stosowania klinicznego przez pracowników służby zdrowia.

1. Środki ostrożności przed instalacją i bezpieczeństwem

• Sprawdź zgodność modelu:Sprawdź, czy zamienna płyta główna jest wyraźnie kompatybilna z konkretnym modelem DASH (3000, 4000 lub 5000) i jego dokładną konfiguracją sprzętu.Tablica dla DASH 5000 może nie działać w DASH 3000 i odwrotnie.

• Wyłącz i odłącz:Całkowicie wyłączyć monitor pacjenta, odłączyć go od zasilacza prądu przemiennego i usunąć monitor z uchwytu ściennego lub słupka.

• Ochrona przed rozładowaniem elektrostatycznym (ESD): Obowiązkowe.Zawsze należy nosić odpowiednio uziemiony antystatyczny pasek na nadgarstku i pracować na matce zabezpieczonej przed ESD. Płyta główna zawiera bardzo wrażliwe układy BGA i komponenty bardzo łatwo uszkodzone przez prąd statyczny.

• Przygotuj środowisko:Pracuj w czystej, dobrze oświetlonej i wolnej od statyki strefie, aby uniknąć zanieczyszczenia lub fizycznego uszkodzenia deski.

• Zbierz narzędzia i dokumentację:Posiadać niezbędne narzędzia (np. śrubokręty Torx, spudgi) iOficjalna instrukcja obsługi GEProces demontażu jest skomplikowany i wymaga precyzyjnych wskazówek.

2. Usunięcie starej płyty głównej

• Rozmontować monitor:Wykonaj dokładnie zgodnie z instrukcją obsługi, aby usunąć obudowę zewnętrzną, przednią ramkę i zespół wyświetlacza, aby uzyskać dostęp do elementów wewnętrznych.Proces ten jest skomplikowany i obejmuje wiele kroków i kabli.

• Połączenia dokumentów:Zanim coś odłączę,robić zdjęcia o wysokiej rozdzielczościi stworzyć schematy wszystkich kabli wstążkowych, pasów drutu i złączy podłączonych do istniejącej płyty głównej.Niewłaściwe połączenie jest główną przyczyną niepowodzenia.

• Odłączyć kable:Wiele z nich posiada zamki ZIF (Zero Insertion Force), które należy ostrożnie odwrócić, zanim można je usunąć.

• Odkręcenie i usuwanie:Odkręć płytę główną od jej przyczep mocujących, ostrożnie podnieś płytę prosto w górę i z podwozia, unikając kontaktu z innymi elementami.

3. Instalacja nowej płyty głównej

• Sprawdź nową tablicę:Wizualnie sprawdź nową płytę główną pod kątem jakichkolwiek oznak uszkodzenia fizycznego, zgiętych szpilek lub uszkodzonych złączy podczas wysyłki.

• Pozycja i zabezpieczenie:Należy prawidłowo wyrównać nową płytę główną z otworami montażowymi, ostrożnie ją obniżyć i przymocować odpowiednimi śrubami, unikać zginania płyty.

• Kable do ponownego połączenia:Wykorzystując dokumentację wstępną (zdjęcia/diagramy), metodycznie ponownie połączyćWszystkieKable i przewody do ich dokładnych miejsc na nowej płytce głównej.

  • Upewnij się, że wszystkie złącza są mocno i w pełni zainstalowane.

  • Pamiętaj o ponownym uruchomieniu zamków ZIFpo włożeniu na złączach przewodu wstążkowego.

• Zmontuj monitor:Należy dokładnie odwrócić proces demontażu, aby ponownie złożyć monitor.

4Testy po instalacji, kalibracja i konfiguracja

• Początkowe włączenie:Włóż ponownie baterię i podłącz monitor do zasilania prądem przemiennym.

• Obserwuj start-up:Urządzenie przeprowadzi przedłużony samotest. Obserwuj wszelkie kody błędów (np. błędy FPGA, DSP lub pamięci), które wskazują na nieprawidłową instalację lub wadliwą płytę.

• Wprowadź tryb obsługi:Będziesz musiał uzyskać dostęp do ukrytegoTryb obsługiZazwyczaj obejmuje to określoną sekwencję kluczy podczas uruchamiania (szczegółowo opisane w instrukcji obsługi).

• Kalibracja ekranu dotykowego:Użyj narzędzia kalibracji w trybie serwisowym, aby dokładnie kalibrować ekran dotykowy.

• Sprawdź konfigurację sprzętu:Płyta główna może być skonfigurowana w trybie serwisowym, aby odpowiadała specyficznym opcjom sprzętowym monitora (np. zainstalowane moduły parametrów).

• Przeprowadzenie kompleksowych badań funkcjonalnych:Sprawdź każdy parametr i funkcję:

  • Wyświetlacz i dotyk:Sprawdź przejrzystość i kalibrację.

  • EKG, SpO2, NIBP:Użyj symulatora pacjenta do weryfikacji jakości formy fali i dokładności numerycznej.

  • Alarmy:Sprawdź wszystkie funkcje alarmu.

  • Sieć i interfejsy:W razie potrzeby sprawdzić funkcjonalność Ethernet i portu seryjnego.

• Wyczyścić dzienniki błędów:Użyj trybu serwisowego, aby usunąć wszystkie historyczne dzienniki błędów z poprzedniej płyty głównej.

5Dokumentacja i zgodność

• Zarejestruj usługi:Dokładnie udokumentować całą procedurę w dzienniku historii serwisowania urządzenia.oraz wyniki wszystkich badań i kalibracji.

• Zgodność z przepisami:Ta naprawa musi być wykonana zgodnie ze specyfikacjami GE i odpowiednimi przepisami dotyczącymi wyrobów medycznych (np. FDA, CFDA), aby utrzymać zgodność i bezpieczeństwo urządzenia do użytku klinicznego.

Ostateczne ostrzeżenie: jest to skomplikowana procedura przeznaczona wyłącznie dla wysoko wykwalifikowanych pracowników.Nieprawidłowe zainstalowanie może trwale uszkodzić nową płytę główną lub inne elementy, co prowadzi do kosztownych napraw i sprawia, że urządzenie podtrzymujące życie jest niebezpieczne dla pacjenta.
