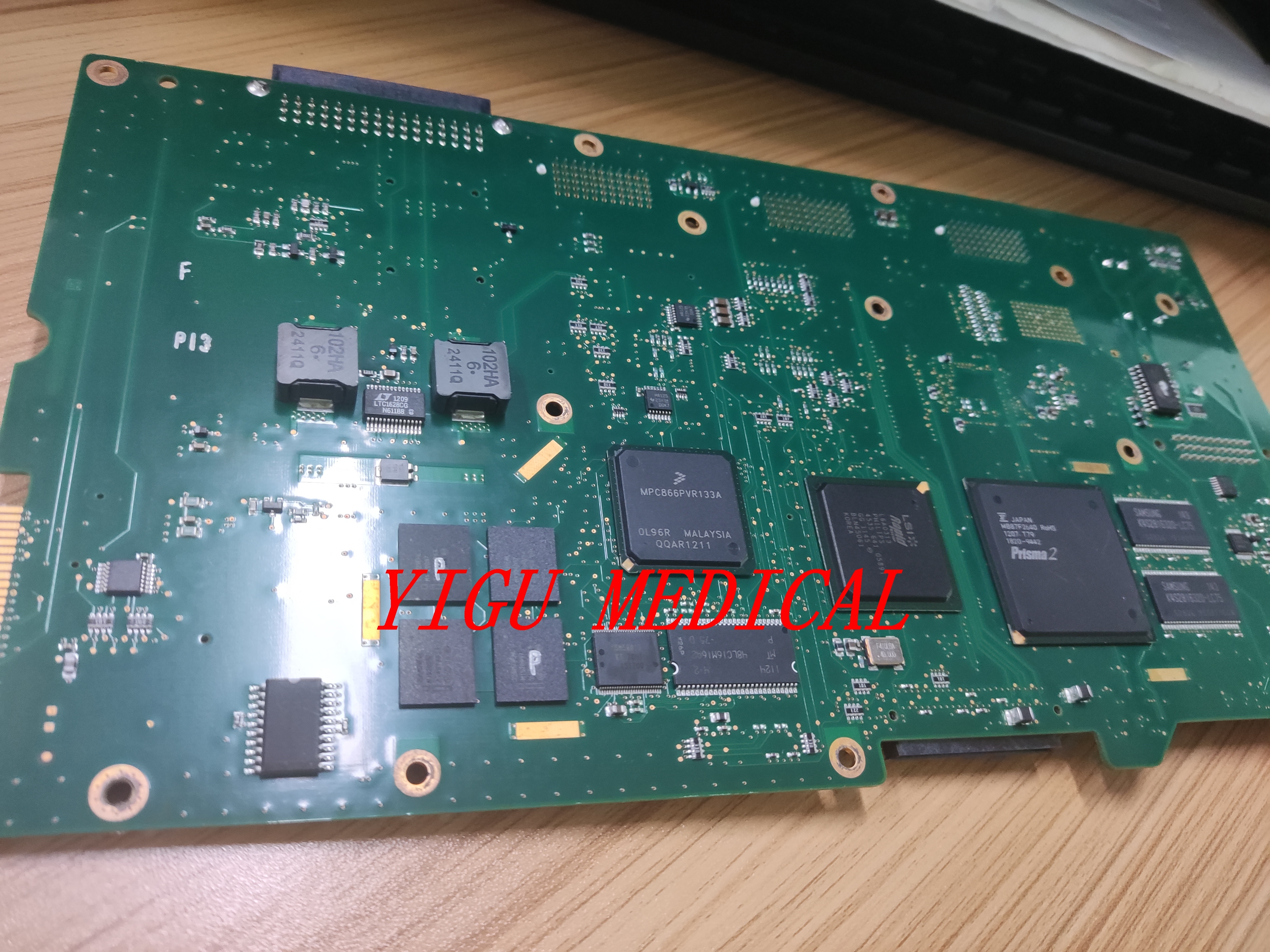

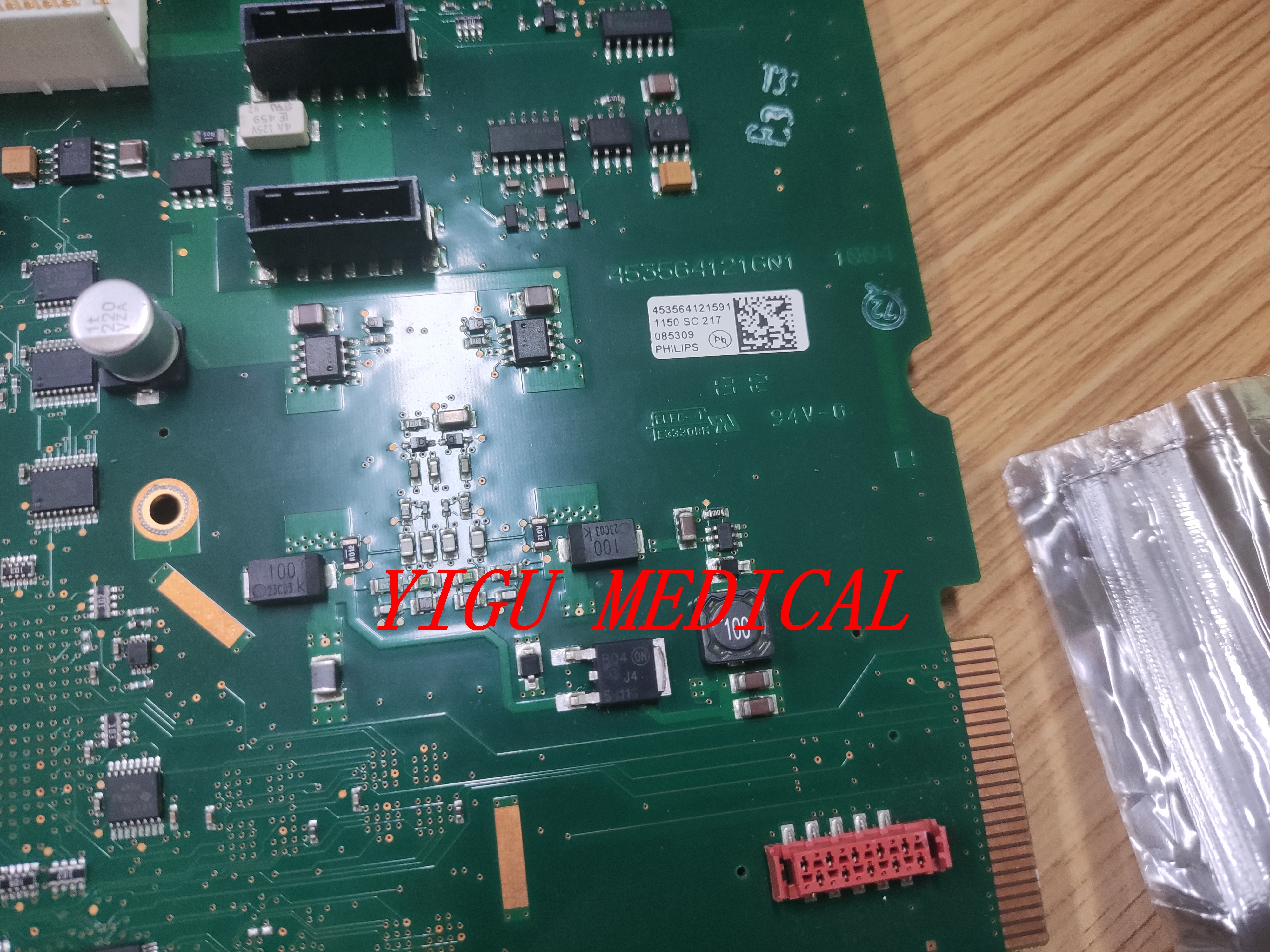

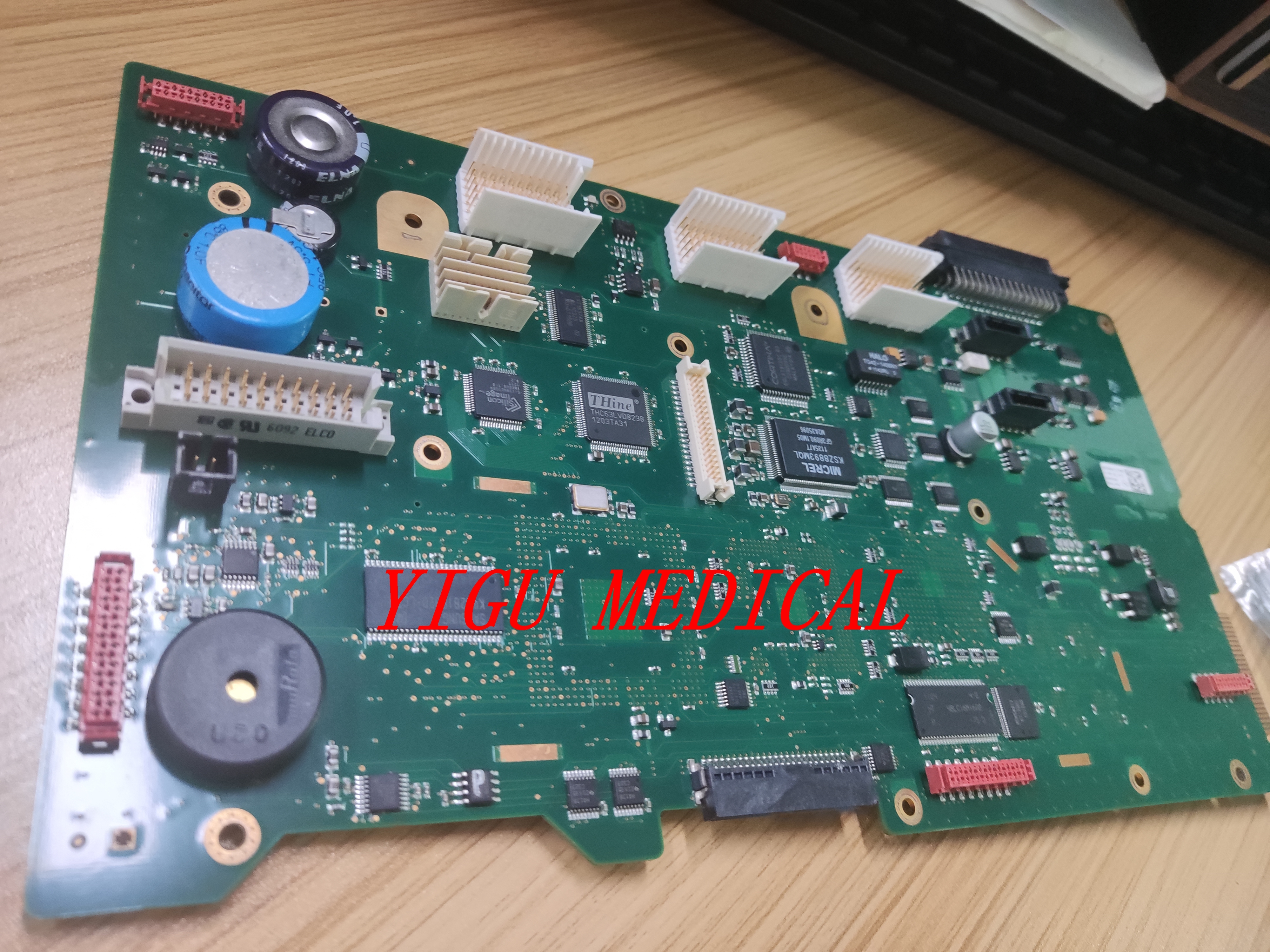

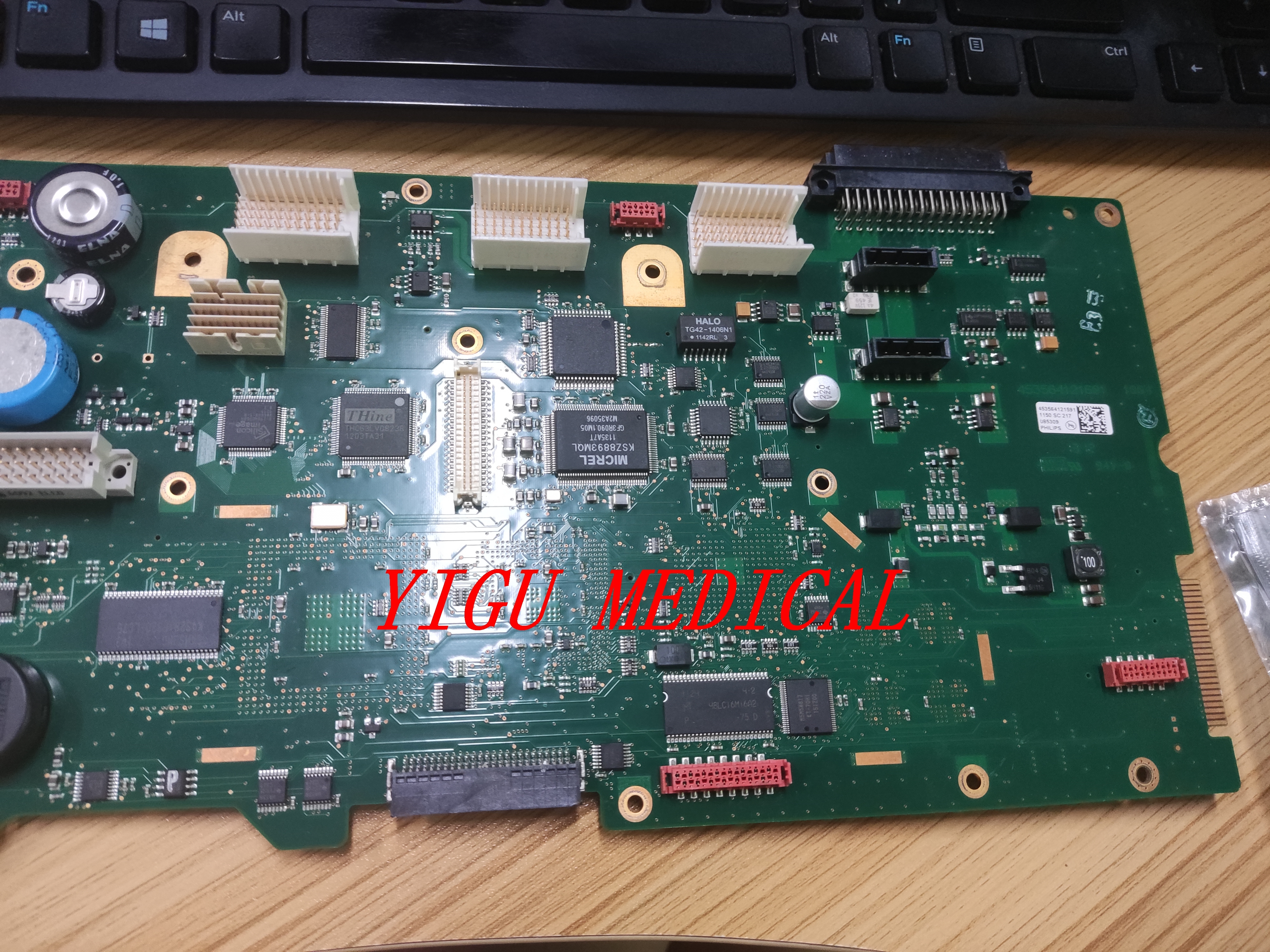

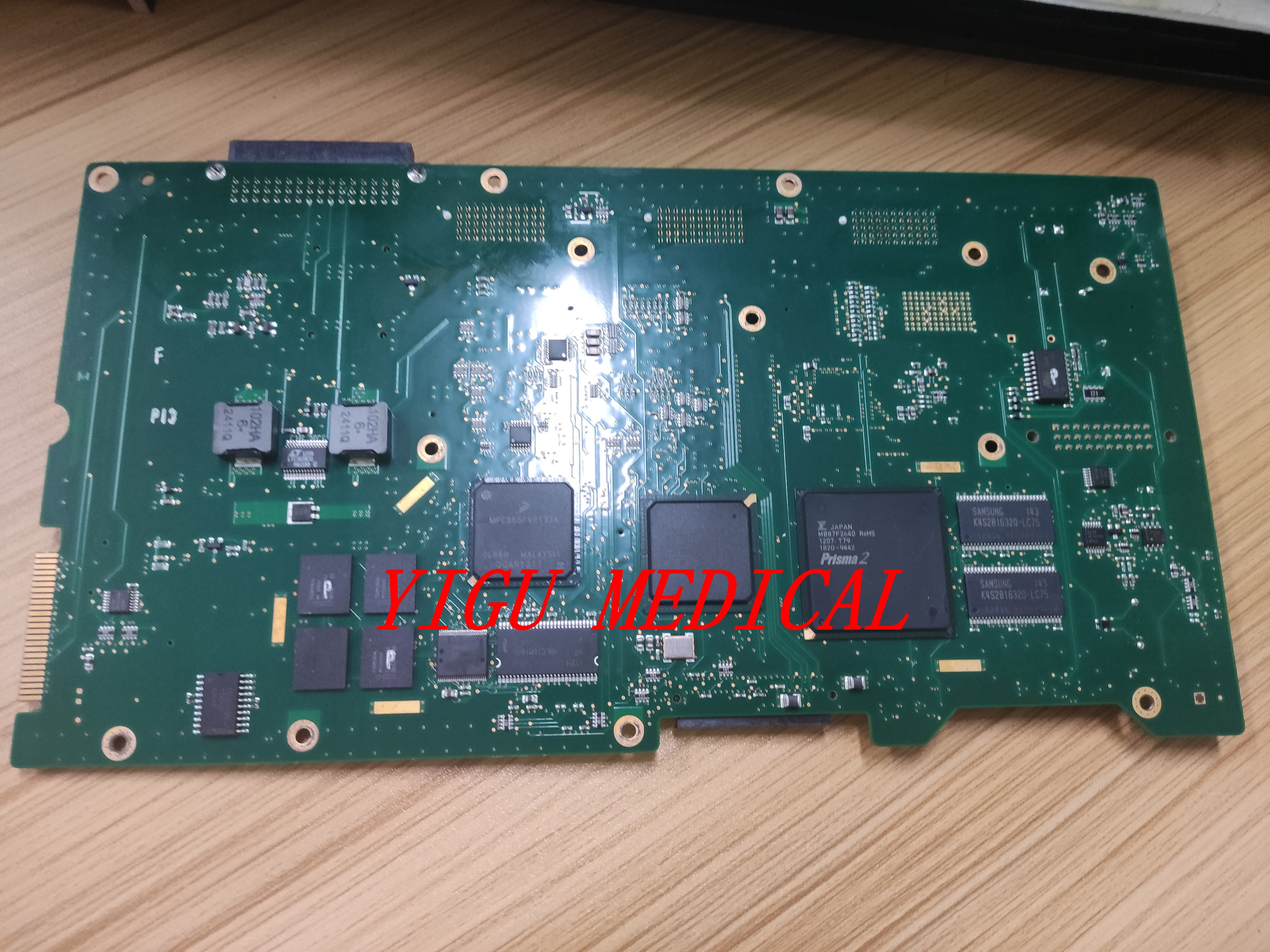

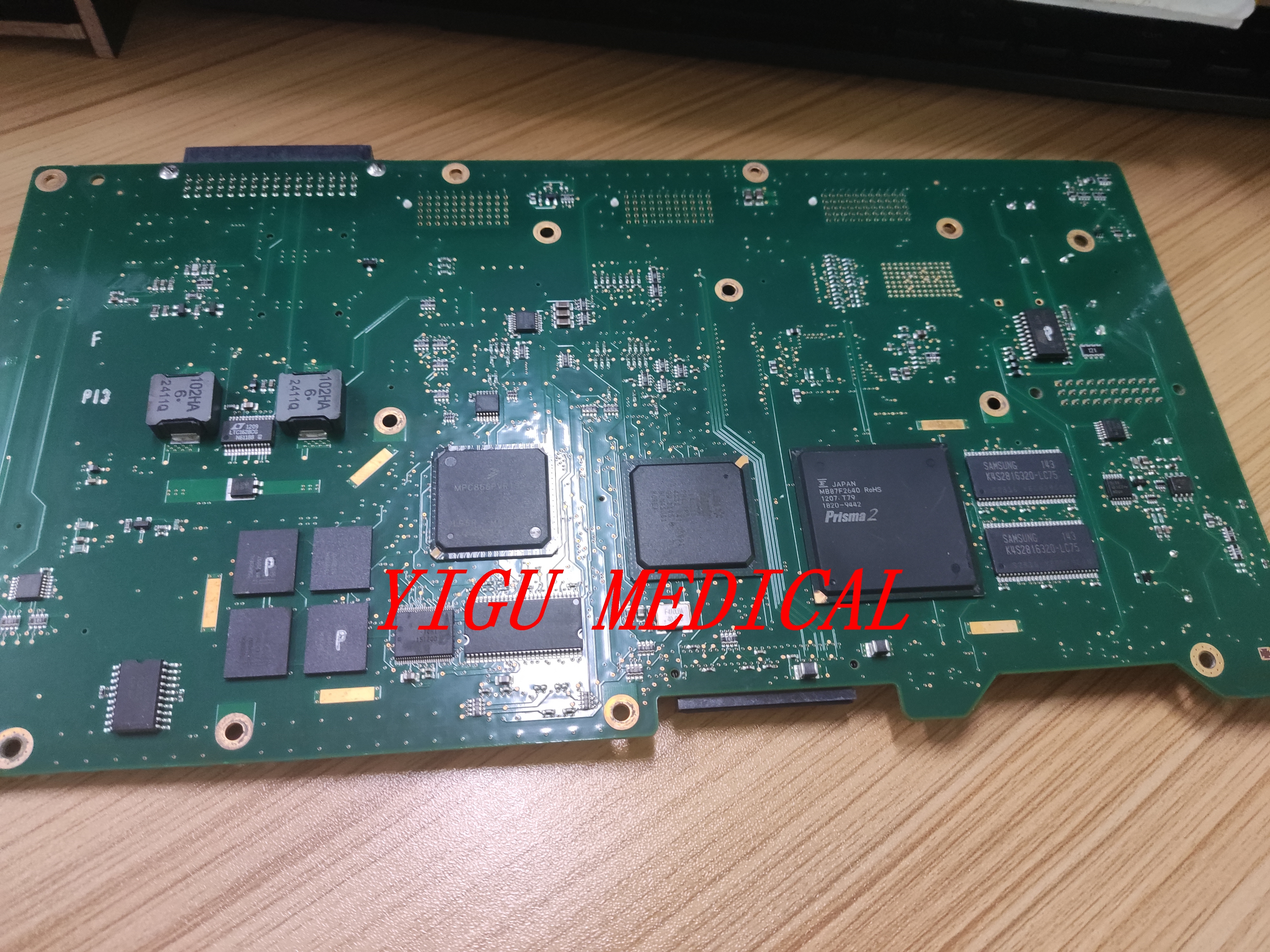

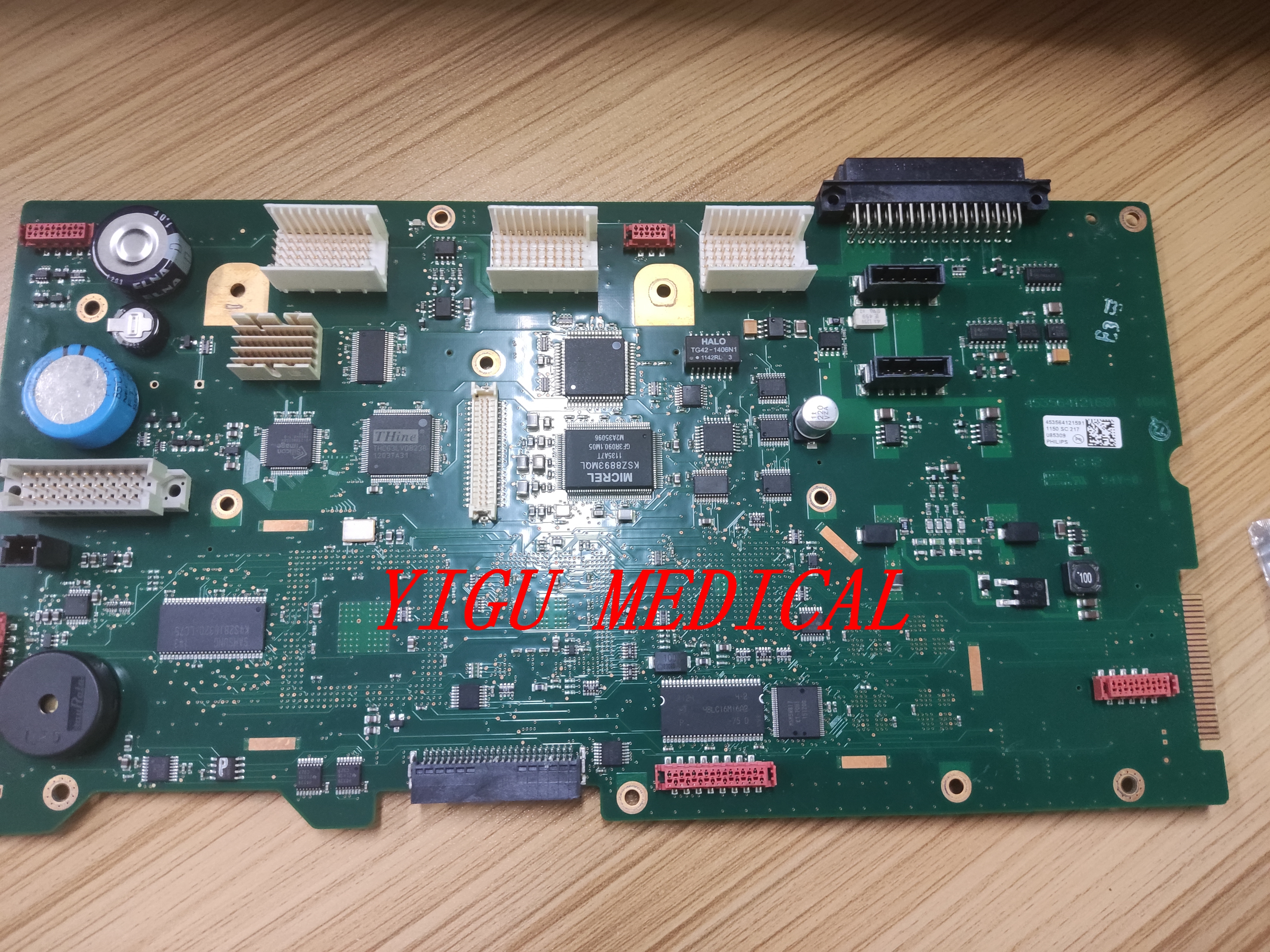

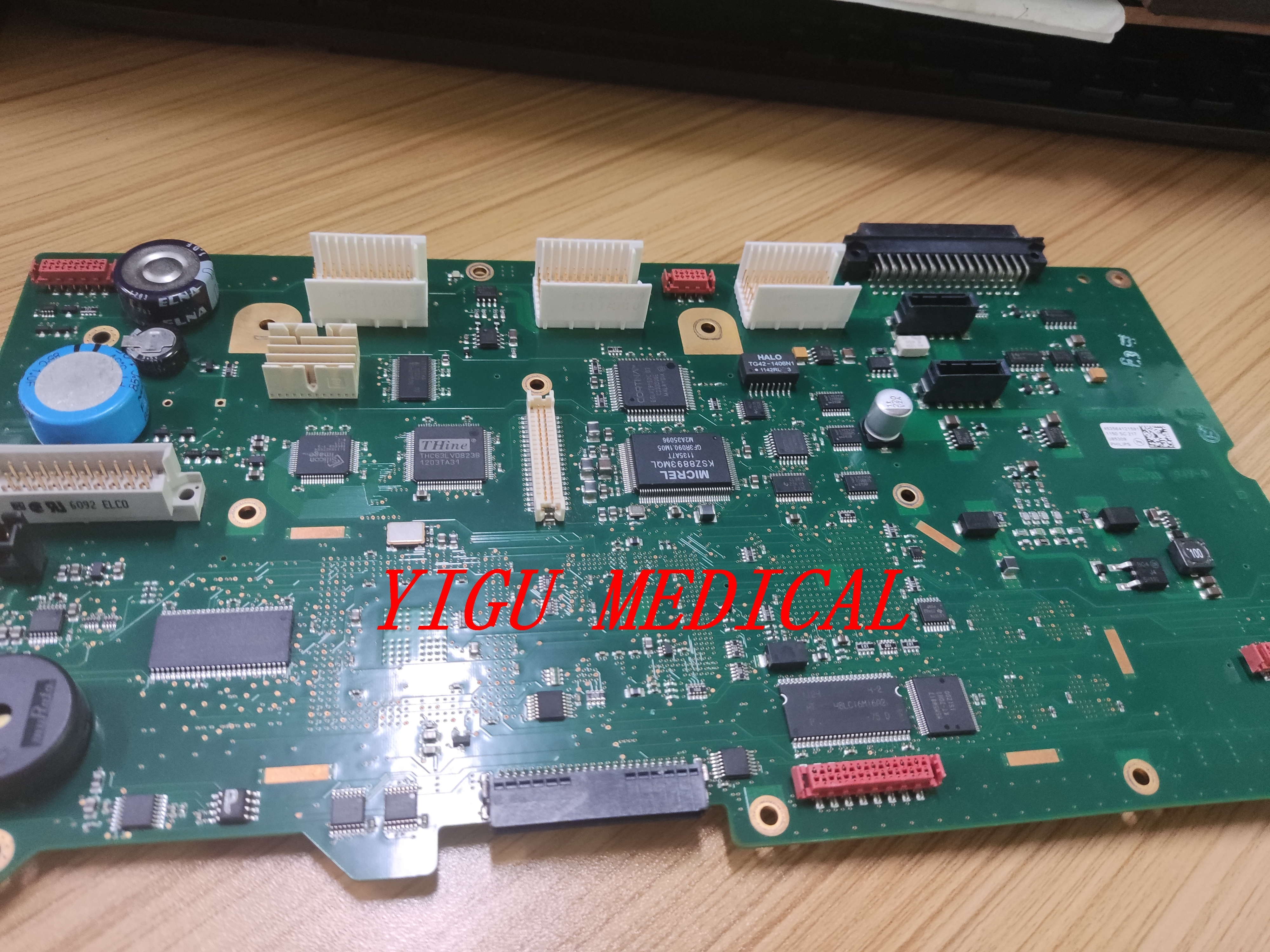

Płyta główna monitora pacjenta PH MX700 MX750 PN 453564121591 do monitora

opis produktu

Płyta główna monitora pacjenta PH MX700 MX750 PN 453564121591 dla monitora

Płyta główna (lub Płyta Systemowa) w monitorze pacjenta **serii MX** (obejmująca modele takie jak **MX400, MX500, MX600, MX700 i MX800**) jest podstawowym rdzeniem tej wysoce zintegrowanej platformy monitorowania pacjenta. W przeciwieństwie do tradycyjnych monitorów, w których każdy parametr jest oddzielnym "modułem", seria MX słynie z **konstrukcji typu "wszystko w jednym, na jednej płycie"**, gdzie zdecydowana większość funkcji pomiarowych jest zintegrowana bezpośrednio na głównej płycie systemowej.

Ta filozofia projektowania sprawia, że płyta główna MX jest wyjątkowo złożonym i krytycznym komponentem, działającym jako centralny węzeł obliczeniowy, procesor sygnału i węzeł komunikacyjny dla całego urządzenia.

Kluczowe funkcje i filozofia architektoniczna

Płyta główna serii MX charakteryzuje się wysokim stopniem integracji. Jej kluczowe funkcje obejmują:

1. **Zintegrowane przetwarzanie parametrów:**
* To cecha definiująca. Zamiast używać oddzielnych, wymiennych modułów dla każdego parametru, płyta główna MX zawiera obwody przetwarzania rdzeniowego dla kluczowych pomiarów bezpośrednio na płycie. Zazwyczaj obejmuje to:
* **EKG:** Analogowy front-end i digitalizacja elektrokardiogramu.
* **SpO₂:** Płyta przetwarzania pulsoksymetrii jest często zintegrowana lub bezpośrednio podłączona.
* **NIBP (nieinwazyjne ciśnienie krwi):** Obwody sterowania i obliczeń dla pompy i czujnika ciśnienia.
* **Temp (Temperatura):** Kondycjonowanie sygnału dla sond temperatury.
* **IBP (inwazyjne ciśnienie krwi)** i inne zaawansowane parametry (jak EtCO₂) mogą być dodawane za pośrednictwem dedykowanej **płyty rozszerzeń parametrów**, która jest podłączana bezpośrednio do płyty głównej, ale przetwarzanie rdzeniowe jest nadal scentralizowane.

2. **Scentralizowane obliczenia i kontrola:**
* Płyta główna zawiera główny **procesor (CPU)**, **chipset** i **pamięć**. Uruchamia system operacyjny monitora (specjalistyczny osadzony system operacyjny) i pakiet oprogramowania Philips IntelliVue.
* Wykonuje złożone zadanie synchronizacji wszystkich strumieni danych, uruchamiania algorytmów alarmowych i renderowania interfejsu użytkownika.

3. **Wyświetlanie i zarządzanie interfejsem użytkownika:**
* Generuje sygnał wideo dla wyświetlacza o wysokiej rozdzielczości.
* Współpracuje z ekranem dotykowym i elementami sterowania na panelu przednim (przyciski, pokrętła obrotowe), tłumacząc dane wejściowe użytkownika na polecenia dla systemu.

4. **Przechowywanie danych i komunikacja sieciowa:**
* Płyta główna zawiera pamięć masową (np. wbudowany dysk SSD lub pamięć Flash) dla:
* Danych trendów
* Pełnego zapisu przebiegów
* Dzienników alarmów
* Oprogramowania systemowego i konfiguracji
* Posiada solidny sprzęt sieciowy (kontroler Ethernet) do bezproblemowego łączenia się z **Philips IntelliVue Information Center (IIC)** i siecią szpitalną, umożliwiając monitorowanie centralne i eksport danych.

5. **Zarządzanie energią:**
* Rozkłada i reguluje zasilanie z wewnętrznego zasilacza (PSU) i zarządza systemem baterii zapasowej, zapewniając nieprzerwaną pracę podczas przejść zasilania.

Typowe komponenty na płycie głównej serii MX

* **Główny procesor (CPU):** Wydajny mikroprocesor klasy przemysłowej do jednoczesnego przetwarzania wielu przebiegów o wysokiej wierności i danych liczbowych.
* **Chipset (Northbridge/Southbridge lub SOC):** Zarządza przepływem danych między procesorem, pamięcią i magistralami peryferyjnymi.
* **Pamięć:**
* **DDR RAM:** Do uruchamiania systemu operacyjnego i aplikacji.
* **Pamięć nieulotna:** Wbudowany dysk SSD lub układ eMMC dla systemu operacyjnego, oprogramowania i przechowywania danych pacjenta. Jest to częsty punkt awarii, ponieważ się starzeje.
* Przetwarzanie i obliczanie pletyzmografu SpO₂.
* Algorytmy pomiaru NIBP.
* **Obwody regulacji mocy:** Wiele przetwornic DC-DC i regulatorów napięcia w celu zapewnienia czystego, stabilnego zasilania wszystkich sekcji płyty.
* **Interfejsy komunikacyjne:** Kontrolery dla portów Ethernet, USB i szeregowych.
* **Złącza dla urządzeń peryferyjnych:** Porty dla płyty rozszerzeń parametrów, panelu wyświetlacza, złączy kabli pacjenta i portów zewnętrznych.

Typowe problemy i punkty awarii

* **Awaria pamięci masowej (najczęstsza):** Zintegrowana pamięć masowa (SSD/eMMC) ma ograniczoną żywotność odczytu/zapisu. Uszkodzenie lub awaria prowadzi do błędów rozruchu, często wskazywanych przez komunikaty o błędach, takie jak **"Brak systemu", "Błąd rozruchu"** lub zamrożenie monitora na ekranie z logo Philips.

Krytyczne uwagi dotyczące serwisu i napraw

* **Wysoki stopień integracji:** Zintegrowana konstrukcja oznacza, że nie można po prostu wymienić uszkodzonego "modułu EKG". Awaria zintegrowanej funkcji często wymaga wymiany całej płyty głównej.
* **Wymagany autoryzowany serwis:** Płyta główna serii MX jest wysoce zastrzeżonym i złożonym komponentem. **Naprawy i wymiany muszą być wykonywane przez autoryzowanych inżynierów serwisu Philips.**
* **Kalibracja i oprogramowanie:** Instalacja nowej płyty głównej nie jest prostą wymianą. Wymaga specjalistycznego oprogramowania serwisowego Philips, aby:
* Załadować poprawne oprogramowanie i konfigurację urządzenia.
* **Przeprowadzić krytyczne kalibracje bezpieczeństwa i wydajności** dla wszystkich zintegrowanych parametrów (EKG, NIBP itp.).
* Bez tej kalibracji monitor nie spełni określonych standardów dokładności i bezpieczeństwa.
