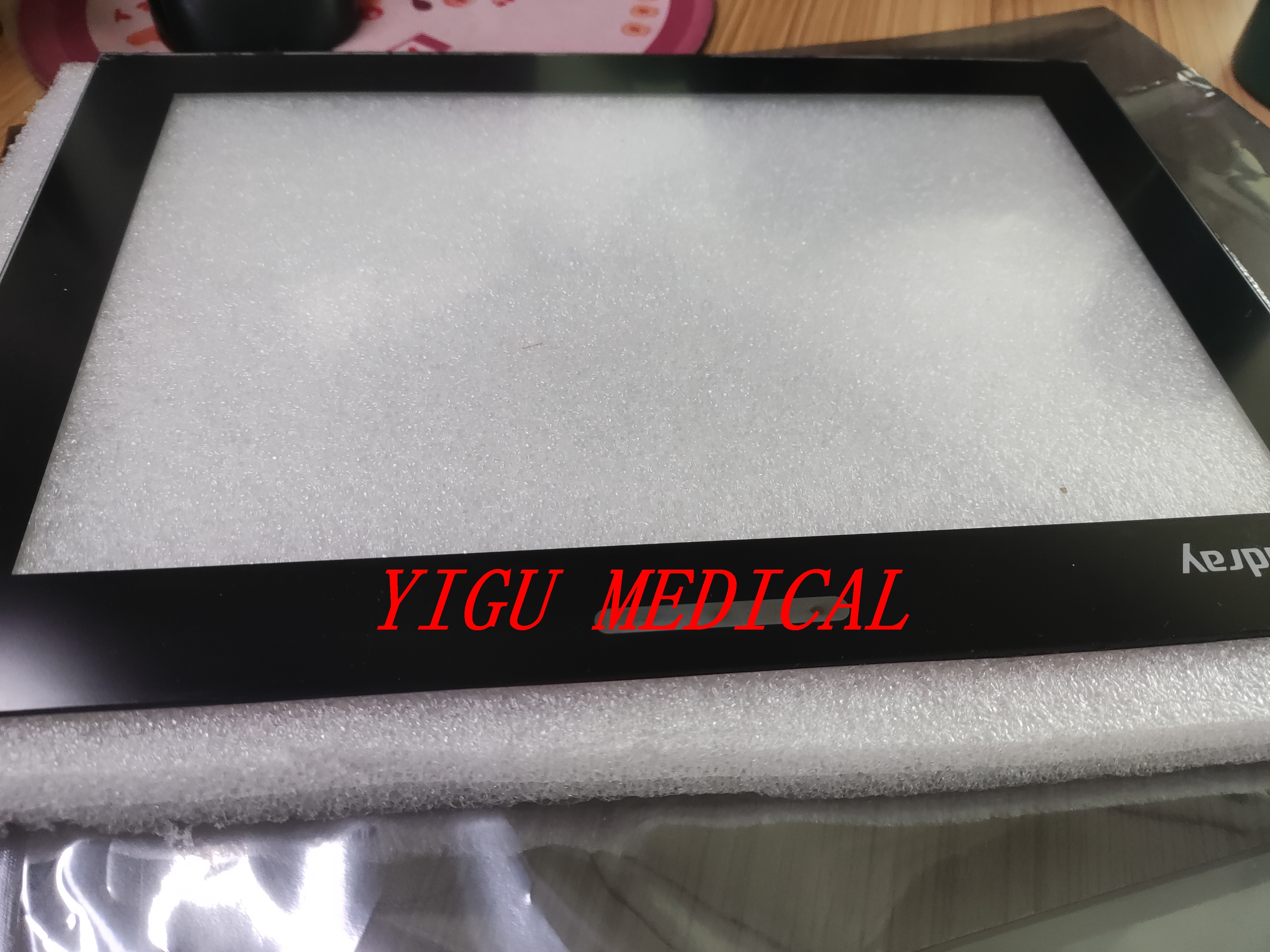

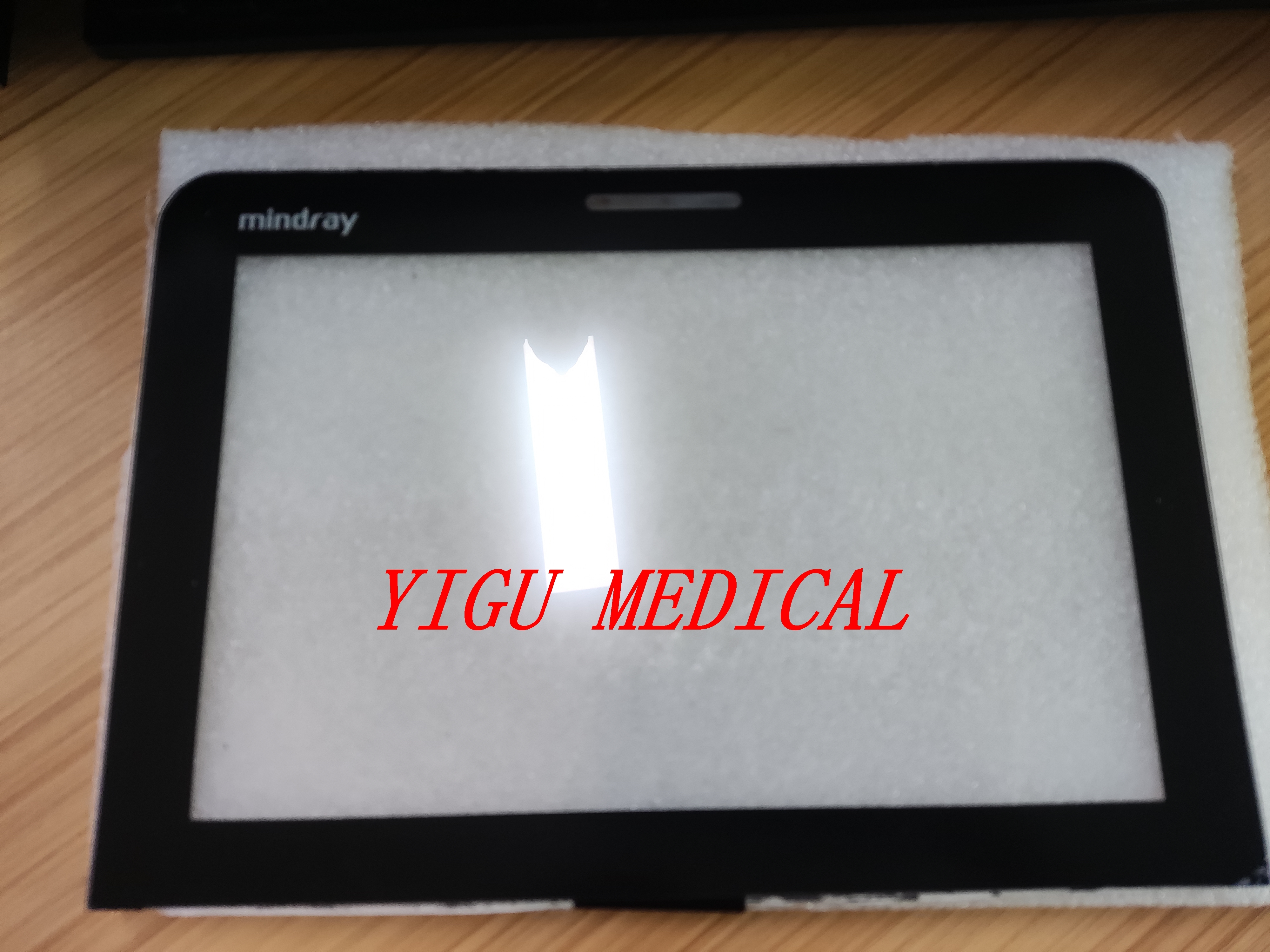

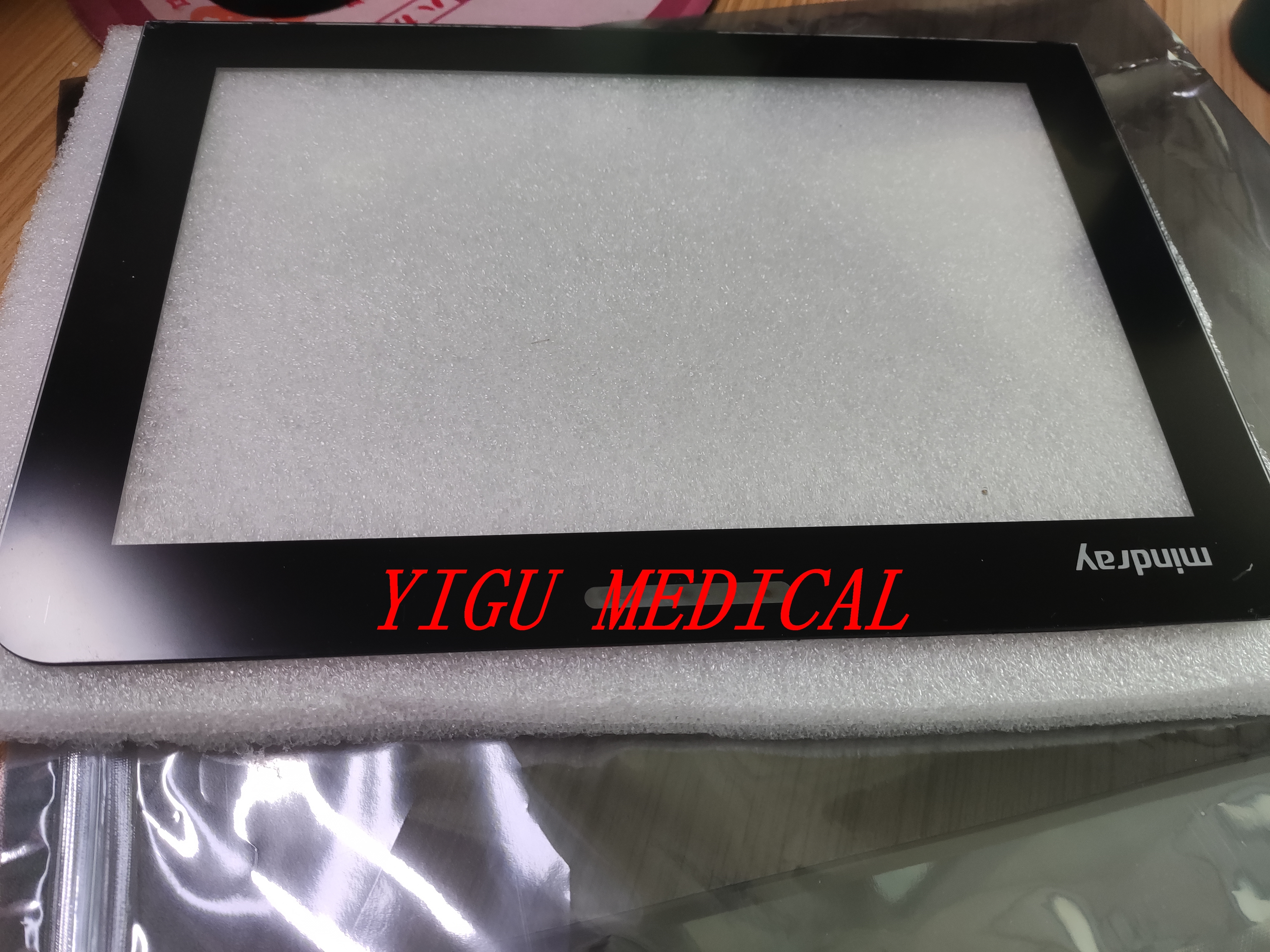

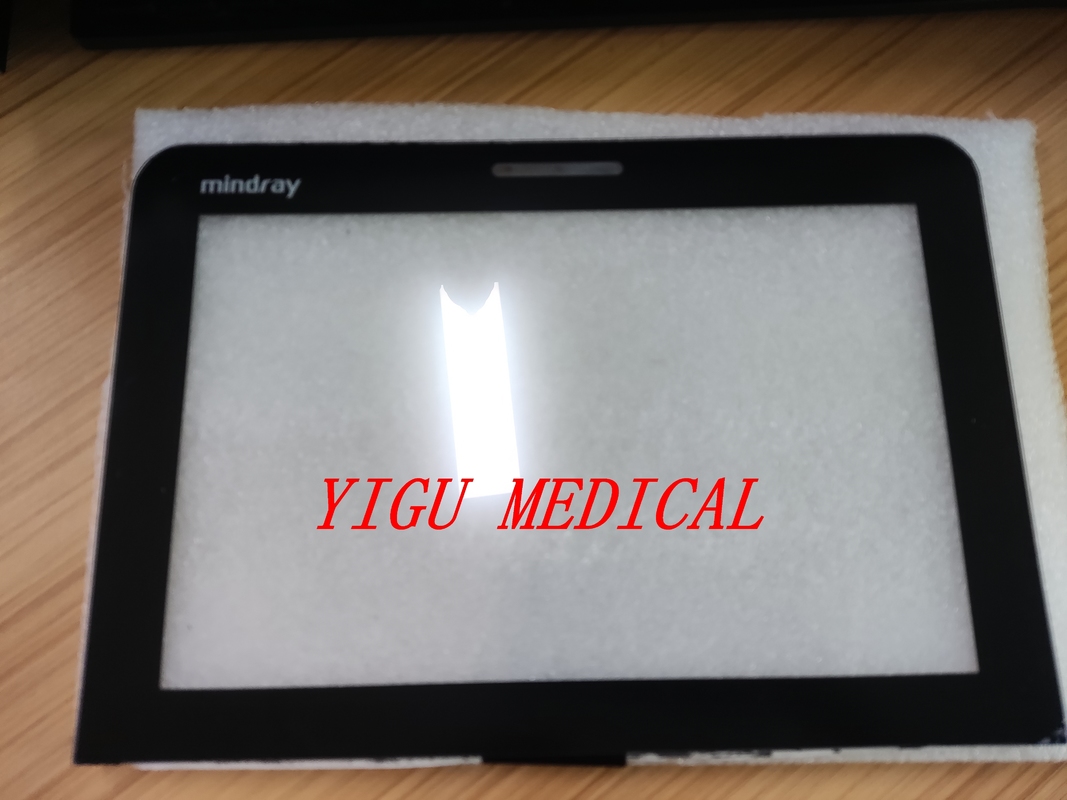

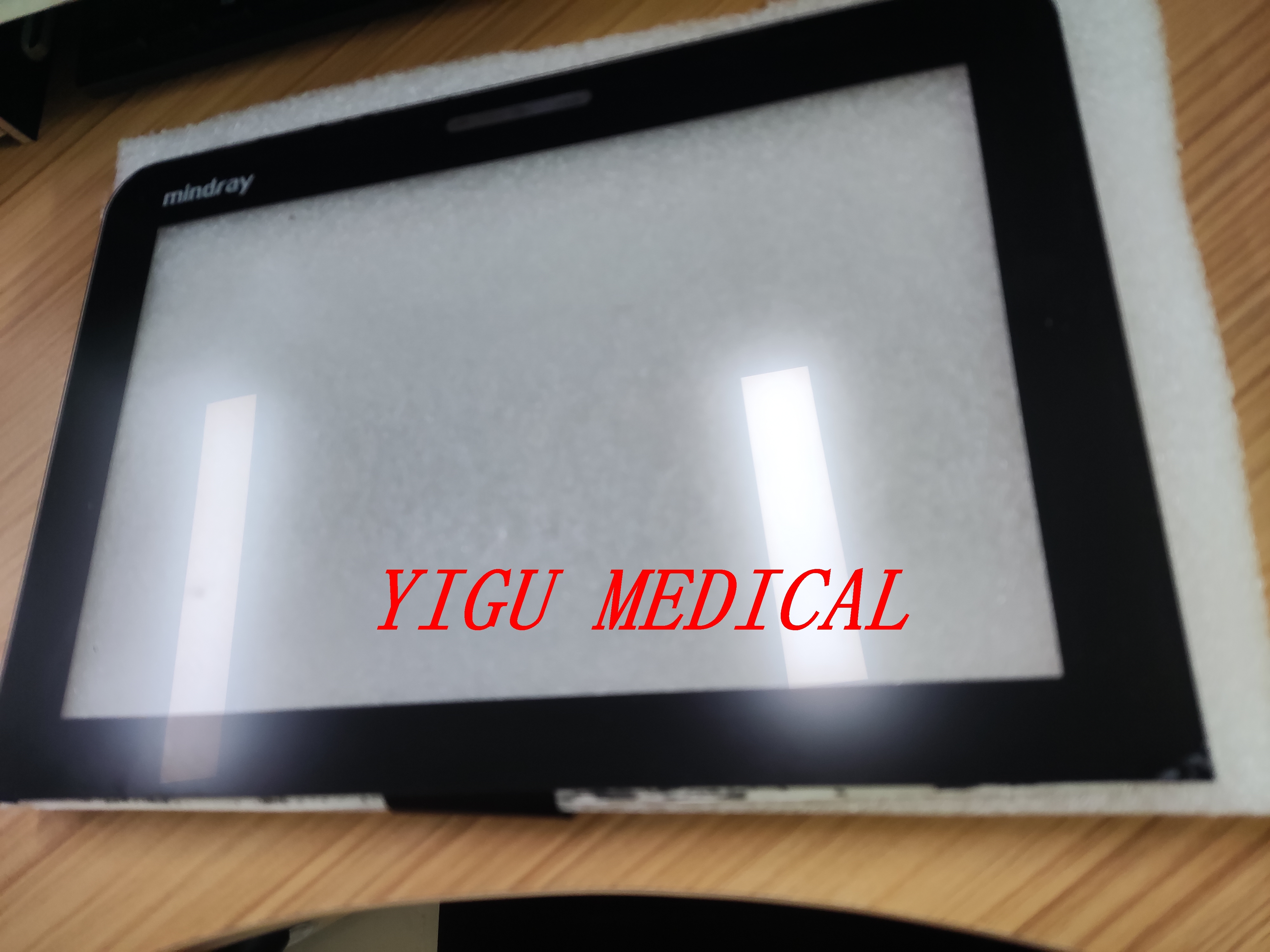

Ekran dotykowy monitora pacjenta Mindray EPM10 z 90-dniową gwarancją

Przegląd: Główny interfejs użytkownika

Ekran dotykowy w monitorze pacjenta **Mindray EPM10** jest integralnym komponentem, który służy jako główny punkt interakcji między klinicystą a urządzeniem. Zastępuje lub uzupełnia tradycyjne fizyczne przyciski i pokrętła nowoczesnym, intuicyjnym i konfigurowalnym programowo interfejsem do kontrolowania wszystkich aspektów monitorowania.

To nie tylko wyświetlacz; to złożony system wejściowy zaprojektowany do szybkiego środowiska klinicznego.

Kluczowe funkcje i cechy

1. **Główne wejście użytkownika:**
* Umożliwia klinicystom dostęp do menu, zmianę ustawień, ustawianie limitów alarmowych, zamrażanie przebiegów i przeglądanie trendów bezpośrednio poprzez dotknięcie ekranu.
* Zapewnia to elastyczny interfejs, w którym elementy sterujące mogą zmieniać się kontekstowo w zależności od wybranego parametru lub trybu.

2. **Wyświetlacz o wysokiej rozdzielczości:**
* Ekran wyświetla jednocześnie wszystkie krytyczne informacje o pacjencie, w tym:
* Przebiegi w czasie rzeczywistym (EKG, SpO₂, RESP, IBP itp.)
* Wartości numeryczne parametrów życiowych (HR, NIBP, SpO₂, Temp)
* Komunikaty i ustawienia alarmowe
* Dane demograficzne pacjenta
* Stan baterii i łączność sieciowa

3. **Trwałość i konstrukcja kliniczna:**
* **Typ:** Prawie na pewno jest to **pojemnościowy ekran dotykowy (PCAP)**, który jest tą samą technologią, co w nowoczesnych smartfonach i tabletach. Technologia ta oferuje:
* Doskonałą przejrzystość i możliwość wielodotyku.
* Wysoką czułość i responsywność.
* Trwałość, ponieważ jest to solidna szklana powierzchnia bez ruchomej membrany.
* **Powłoka ochronna:** Ekran posiada wytrzymałą, odporną na zarysowania szklaną powłokę, która wytrzymuje ciągłe czyszczenie i dezynfekcję w środowisku szpitalnym.
* **Łączenie optyczne (prawdopodobne):** Aby poprawić czytelność w jasnych środowiskach (takich jak sale operacyjne z silnym oświetleniem), wyświetlacz LCD jest często optycznie połączony ze szkłem dotykowym. Proces ten zmniejsza wewnętrzne odbicia i odblaski, poprawiając kontrast i widoczność pod szerokimi kątami.

Typowe elementy zespołu ekranu dotykowego EPM10

"Ekran dotykowy" to zazwyczaj zintegrowany zespół składający się z kilku warstw:

1. **Warstwa wierzchnia: Szkło ochronne**
* Twarda, trwała powierzchnia zewnętrzna, której dotykają użytkownicy. Jest pokryta powłoką **antyreflaksyjną** i **antypoślizgową**.

2. **Warstwa czujnika dotyku (część "dotykowa"):**
* Cienka, przezroczysta siatka elektrod (zazwyczaj wykonana z tlenku indu-cyny - ITO), która wykrywa obecność i położenie ładunku pojemnościowego palca.

3. **Panel wyświetlacza LCD (część "ekranowa"):**
* Rzeczywisty wyświetlacz TFT LCD, który generuje obrazy i dane. Jest to wysokiej jakości wyświetlacz klasy medycznej, zaprojektowany z myślą o dokładnym odwzorowaniu kolorów i przejrzystości przebiegów.

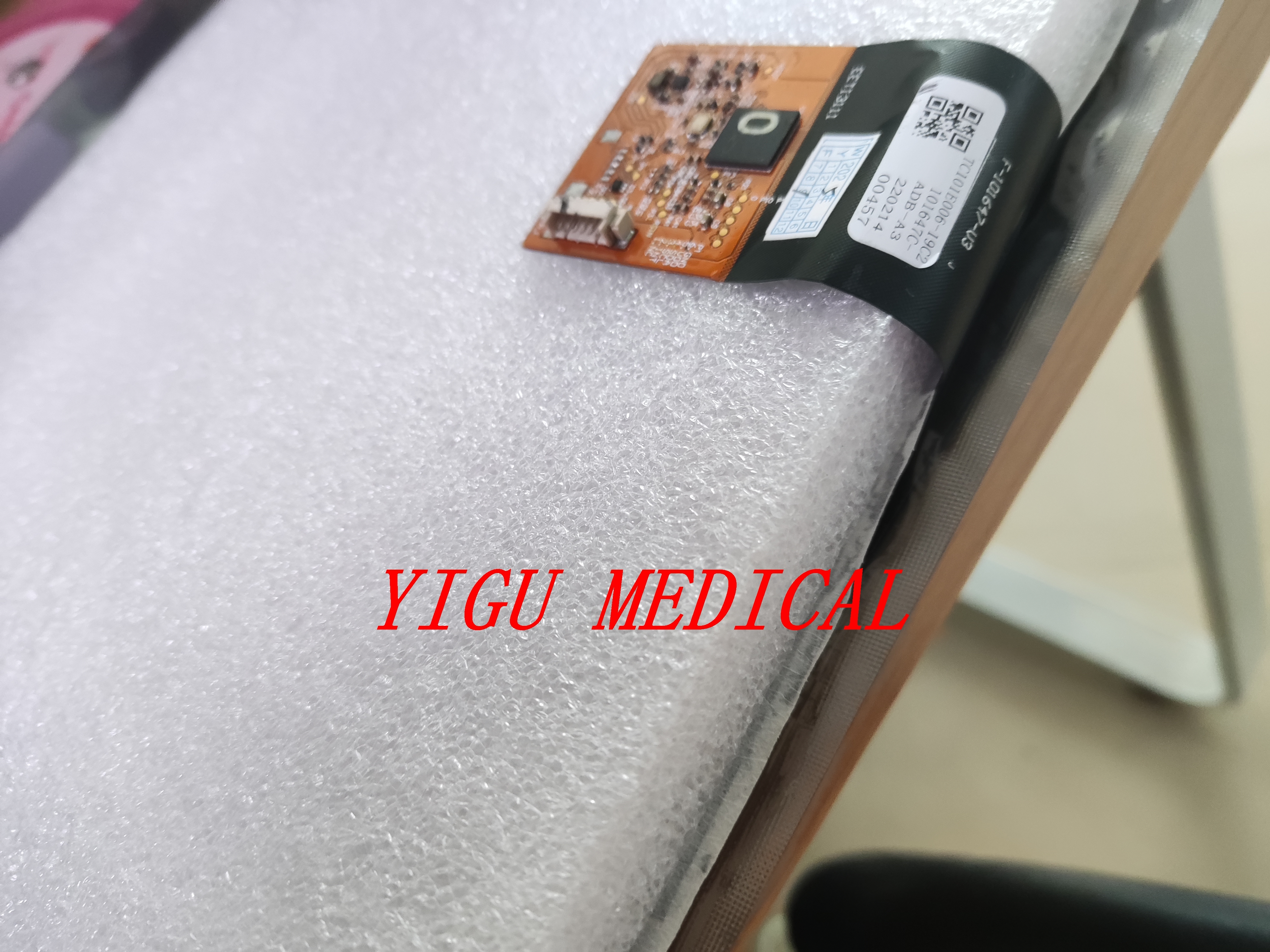

4. **Płytka kontrolera ekranu dotykowego:**
* Mała, dedykowana płytka obwodu, która łączy się z główną warstwą czujnika. Jej zadaniem jest:
* Ciągłe skanowanie czujnika dotyku w poszukiwaniu sygnału wejściowego.
* Digitalizacja lokalizacji dotyku.
* Przesyłanie tych danych do płyty głównej monitora za pośrednictwem standardowego interfejsu (np. USB).

5. **Kabel LVDS/wyświetlacza:**
* Oddzielny kabel, który przenosi sygnał wideo z płyty głównej monitora do panelu LCD.

Typowe problemy i punkty awarii

1. **Uszkodzenia fizyczne:**
* **Pęknięcia:** Uszkodzenia spowodowane uderzeniem mogą spowodować pęknięcie zewnętrznego szkła. Chociaż dotyk może nadal działać w niektórych obszarach, pęknięty ekran stanowi ryzyko kontroli zakażeń i zazwyczaj wymaga pełnej wymiany.
* **Delaminacja:** Z biegiem czasu lub w wyniku ekspozycji na chemikalia warstwy zespołu mogą zacząć się rozdzielać, powodując pęcherzyki lub mętne obszary.

2. **Awaria funkcji dotyku:**
* **Dryf kalibracji:** Reakcja na dotyk staje się niedokładna (np. dotknięcie jednej ikony aktywuje inną). Często można to skorygować za pomocą procedury **kalibracji dotyku** w menu serwisowym.
* **Całkowita awaria dotyku:** Wyświetlacz działa, ale wejście dotykowe nie. Jest to powszechnie spowodowane przez:
* Wadliwą **płytkę kontrolera ekranu dotykowego**.
* Odłączony lub uszkodzony **elastyczny kabel czujnika dotyku**.
* Awaria płyty głównej w zakresie zasilania lub przetwarzania sygnału.

3. **Problemy z wyświetlaniem (właściwe dla LCD):**
* **Martwe piksele:** Piksele, które są trwale wyłączone, pojawiające się jako czarne kropki.
* **Migotanie ekranu lub artefakty:** Często spowodowane wadliwym panelem LCD, luźnym kablem LVDS lub uszkodzoną płytą główną.
* **Awaria podświetlenia:** Ekran wydaje się przyciemniony lub całkowicie ciemny, ale można słabo zobaczyć dane za pomocą latarki. Wskazuje to, że podświetlenie LED uległo awarii.

Uwagi dotyczące serwisu i konserwacji

*Czyszczenie:* Używaj tylko miękkich, niestrzępiących się ściereczek i środków dezynfekujących klasy szpitalnej zalecanych przez Mindray (zazwyczaj chusteczki na bazie alkoholu izopropylowego lub nadtlenku wodoru). Unikaj ściernych ściereczek i agresywnych chemikaliów.
* **Kalibracja:** Jeśli dotyk staje się niedokładny, wykwalifikowany technik biomedyczny może wykonać ponowną kalibrację ekranu dotykowego za pomocą ukrytego menu serwisowego urządzenia.
* **Złożoność wymiany:** Wymiana zespołu ekranu dotykowego to specjalistyczna naprawa. Często wymaga demontażu przedniej ramki monitora i obchodzenia się z delikatnymi złączami. **Powinno to być wykonywane przez przeszkolony personel.**
* **Zintegrowana jednostka:** Do celów naprawczych ekran dotykowy, LCD, a czasami przednia ramka są często sprzedawane jako pojedyncza, wstępnie zmontowana jednostka, aby zapewnić prawidłowe wyrównanie i uszczelnienie.

Podsumowując, **ekran dotykowy Mindray EPM10 to wysokiej jakości, medyczny interfejs dotykowy pojemnościowy** zaprojektowany z myślą o niezawodności, przejrzystości i intuicyjnej obsłudze w środowiskach intensywnej opieki. Jego awaria bezpośrednio wpływa na użyteczność monitora, co czyni go jednym z najczęściej wymienianych przez użytkowników elementów wymagających profesjonalnego serwisu.
