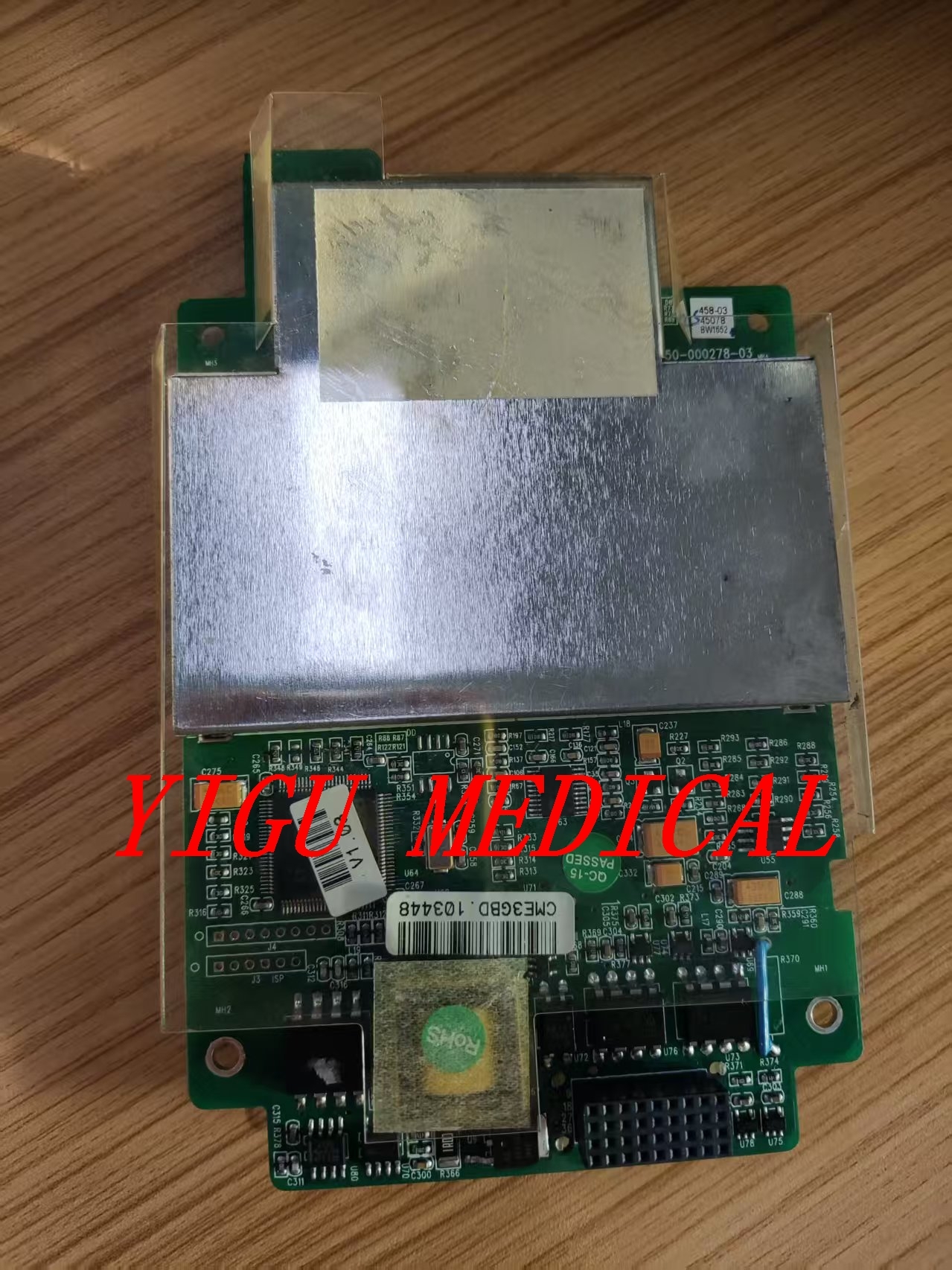

Oryginalna, trwała i łatwa w użyciu płyta główna do monitora pacjenta Comen C30 w dobrym stanie

opis produktu

Comen C30 monitor pacjenta PN E257384 w dobrym stanie

Oto kompleksowe wprowadzenie do płyty głównej monitora pacjenta Comen C30:
**Przegląd**
Comen C30 to kompaktowy, wieloparametrowy monitor pacjenta przeznaczony do różnych warunków klinicznych. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Architektura płyty głównej **

** Funkcje podstawowe**
1. ** Centralny ośrodek przetwarzania:**
- Integruje dane z modułów parametrów (EKG, SpO2, NIBP, Temp, Resp, IBP itp.)
- Uruchamia system operacyjny i oprogramowanie monitorujące
- Zarządza alarmami, obliczeniami i przechowywaniem danych

2. **Dystrybucja i zarządzanie energią:**
- Konwertuje moc wejściową (AC/DC/bateria) do wymaganych napięć
- Zarządza ładowaniem baterii i przełączaniem zasilania
- Zapewnia czyste, regulowane zasilanie wrażliwych obwodów analogowych

3. **Sygnał Routing & Processing:**
- konwersja sygnałów fizjologicznych z analogowego na cyfrowy
- cyfrowe przetwarzanie sygnałów (DSP) do analizy kształtu fali
- filtrowanie hałasu i redukcja artefaktów

**Komponenty sprzętowe**

**Kluczowe układy IC (obwody zintegrowane) na pokładzie**
- **Procesor główny:** Zazwyczaj serii ARM Cortex-A lub podobny procesor wbudowany
- **Pamięć:**
- DDR3 RAM (zwykle 512MB-1GB)
- pamięć NAND Flash (4-8 GB) dla systemu operacyjnego i danych
- Możliwe, że ma miejsce karta SD do rozszerzenia.
- **FPGA/CPLD:** Do niestandardowej logiki i kontroli czasu
- **Przewodniki integracyjne do zarządzania energią:** Wielokrotne konwertery prądu stałego i prądu stałego oraz regulatory LDO
- ** Kontrolery komunikacyjne:** CAN, USB, Ethernet, UART

**Krytyczne sekcje zarządu**
1. **Powierzchnia procesora/obszaru przetwarzania:**Procesor centralny z pamięcią RAM i pamięcią flash
2. **Analogiczne urządzenia przednie (AFE):** obwody wzmacniające EKG, kondycjonowanie sygnału SpO2
3. ** Sekcja zasilania:** Regulatory napięcia, obwody zarządzania baterią
4. ** Sekcja interfejsu:** Złącza do wyświetlania, moduły parametrów, porty zewnętrzne
5. **Baryera izolacyjna:**Optoprzęgły/wzmacniacze izolacyjne dla bezpieczeństwa pacjentów

** Połączenia i interfejsy**
**Złącza zewnętrzne**
- **Porty modułu:** Do łączenia modułów parametrów (zwykle własnych złączy)
- **Interfejs wyświetlacza:** Złącze LVDS lub eDP do panelu LCD
- ** Sieć:** Port Ethernet RJ45
- **USB:** Zwykle 2-4 porty USB 2.0/3.0
- ** Porty seryjne:** RS-232 dla urządzeń zewnętrznych (drukarki, wentylatory)
- **Audio:** Wyjście głośnika dla alarmów
- ** Czytnik kart:** Do kart SD/memory
**Własne nagłówki**
- ** Interfejs przycisków/LED:** Urządzenia sterujące i wskaźniki przedniego panelu
- ** Połączenie baterii:** do baterii wewnętrznej
- ** Połączenie wentylatora: ** Do wentylatora chłodzącego
- ** Podłącz głośnik:** Wewnętrzny głośnik alarmowy
- ** Porty JTAG/DEBUG:** Do programowania fabrycznego/testowania
**Integracja systemu**
**Interfejs modułu parametrów**
C30 zazwyczaj wykorzystuje konstrukcję modułową, w której:
- Płyty główne zapewniają funkcjonalność "backplane"
- Każdy parametr (EKG, SpO2, itp.) ma dedykowaną tablicę
- Komunikacja za pośrednictwem **bus CAN** lub własnego protokołu seryjnego
** Architektura oprogramowania **
- ** System operacyjny:** Wbudowany Linux lub VxWorks
- ** Poziom aplikacji:** Proprietarne oprogramowanie do monitorowania
- **Proces uruchamiania:** U-Boot → jądro Linux → aplikacja

**Specifikacje techniczne**

**Właściwości elektryczne**
- **Prężność wejściowa:** 12-24 V prądu stałego (zwykle 19 V z adaptera zasilania)
- ** Napięcie akumulatora:** Zwykle 10,8-14,4 V (3-komórkowe lub 4-komórkowe Li-ion)
- **Izolacja:** Obwody podłączone do pacjenta mają izolację 4000V+
- ** zużycie energii:** 15-40 W w zależności od modułów aktywnych

** Specyfikacje działania**
- ** Próbki EKG:** Do 1000 Hz na kanał
- ** SpO2 Update Rate:** Zazwyczaj 1-2 odczyty na sekundę
- ** Czas pomiaru NIBP:** 30-60 sekund typowo
- ** Przechowywanie danych:** 72+ godzin danych o trendach

**Wspólne problemy i rozwiązywanie problemów**
Częste punkty niepowodzenia
1. ** Sekcja energetyczna:**
- Upadły konwertery DC-DC
- bezpieczniki lub diody ochronne
- awarie układu ładowania baterii

2. ** Problemy z pamięcią/przechowywaniem:**
- Uszkodzona pamięć flash.
- Upadły chipy RAM.
- Uszkodzenie gniazda karty SD

3. ** Problemy z interfejsem:**
- uszkodzone złącza z powodu częstej wymiany modułów
- awarie komunikacji CAN bus
- Problemy z interfejsem wyświetlacza

** Objawy awarii płyty głównej **
- ** Brak zasilania/bez uruchamiania:** Nawet przy dobrym zasilaniu
- **Przemiennego zamarzania/zderzenia:** Szczególnie podczas pomiarów
- ** Problemy z rozpoznawaniem modułów:** Moduły nie wykryte lub wyłączone
- ** Artyfakty wyświetlania:** Zniekształcone formy fal lub grafiki
- ** Bateria nie ładuje się:** pomimo dobrej baterii i zasilania

**Utrzymanie i obsługa**

**Przeciwdziałanie utrzymaniu**
- ** Regularne czyszczenie:** Usuwanie pyłu (zalecane jest sprężone powietrze)
- ** Kontrola złączy:** Sprawdzenie na zgięte szpilki lub korozję
- ** Aktualizacje oprogramowania:** Używać aktualizacji producenta ostrożnie
- **Chłodzenie:** Zapewnienie wentylacji i pracy wentylatora
